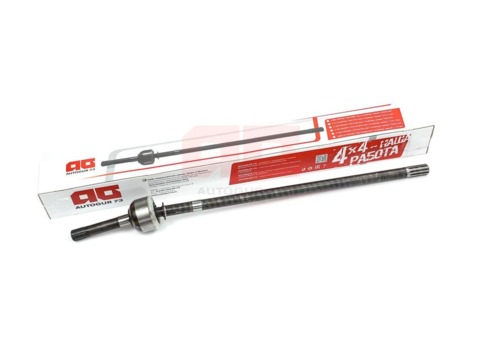

Шарнир равных углов скоростей (шрус) системы Бирфильд усиленный левый на УАЗ на "Patriot" мост Спайсер. Производитель З-д "Серп и молот" г. Саратов.

ШРУС (граната) - подвижная деталь ходовой (привод) переднеприводных и полноприводных автомобилей. Устанавливается в передний мост автомобиля и служит для передачи крутящего момента от дифференциала к передним колесам.

Применяемость

Замена вышедшего из строя ШРУС левый длинный переднего моста Спайсер для автомобилей УАЗ 3163 Патриот, 23632 Патриот Пикап, 23602 Карго и модификации.

Назначение

ШРУС - расшифровывается как шарнир равных угловых скоростей. Это элемент трансмиссии и предназначен для передачи крутящего момента от одной оси к другой с постоянной угловой скоростью, даже если оси находятся друг к другу под углом.

В шарнире типа Бирфильд пропорциональное перемещение сепаратора обеспечивают канавки с переменной глубиной, нарезанные по радиусам с центрами, смещенными в разные стороны от плоскости, в которой расположены шарики. Кроме того, профиль самих канавок шарнира Бирфильд – не круглый, а слегка вытянутый, в виде эллипса. Это решение применено для того, чтобы снизить нагрузку на стенки канавок и предотвратить их от сминания и скалывания. Главное достоинство ШРУСа Бирфильд – высокий КПД (от 95 до 99% в зависимости от угла поворота колеса) и возможность работать под углом до 45 градусов.

Характеристики

1. Длина ШРУС, м: 1.1147;
2. Размеры упаковки, м: 1.13х0.12х0.12;
3. Вес, кг: 8.34;
4. Объем в упаковке, м3: 0.0163.

Основные параметры:

1. Частота вращения, об/мин: до 1500;
2. Угол поворота, °: не менее 38;
3. Усилие поворота валов шарнира при изменении угла между ними, кгс·м: 0,5 … 2,5.

Требование Автозавода:

1. Момент силы кручения, вызывающий поломку шарнира должен быть не менее 4780 н.м. (480 кг/см2);
2. Испытание производится по инструкции И 014-2001;

Характеристики:

1. Момент силы кручения, вызывающий поломку шарнира составляет 8500 н.м (853 кг/см2);
2. Испытание произведено по инструкции И 005-2014;

Без разрушения, трещин и ощутимых вмятин под шариками шарнир должен выдерживать не менее:

• 4800 Н·м – при угле 0°;
• 3300 Н·м – при угле до 10° длительно;
• 2400 Н·м – при угле 34° кратковременно.

Производитель

Саратовский завод "Серп и Молот"

Преимущества

1. ШРУС или, как говорят в народе, "граната" призван уберечь шестерни и валы трансмиссии от больших перегрузок. Шарнир равных угловых скоростей позволяет передавать мощность от главной передачи (дифференциала) ведущего моста на ступичный узел через переменный угол между соединяемыми валами с постоянной скоростью вращения без значительного увеличения трения. При этом входная энергия (крутящий момент) не теряется и сохраняется на выходе.
2. При набивке ШРУСов "Серп и Молот" используется специальная смазка, предназначенная свести к минимуму высокие ударные нагрузки и немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами, воздействующими на шарнир. Смазка защищает элементы шарнира от коррозии, преждевременного износа и старения. При должном и своевременном уходе ШРУС "Серп и Молот" способен служить очень долго и не требовать ремонта и замены на протяжении всего времени эксплуатации автомобиля. Обслуживание шарнира заключается в шприцевании смазкой. Рекомендуемый период: один раз в год. После поездки, связанной с преодолением бродов, рекомендуется замена смазки сразу.
3. Завод "Серп и Молот" единственный отечественный производитель ШРУСов в России, поставщик конвейера УАЗ. Каждая партия ШРУСов имеет входной контроль, что гарантирует стабильное качество. На предприятии "Серп и Молот" внедрена система менеджмента качества, которая соответствует международным стандартам и сертифицирована в соответствии с требованиями ISO/TS 169:2009.

Установка

Полностью взаимозаменяем со штатным. Поставляется на конвейер УАЗ.

Подходит ко всем видам дифференциалов УАЗ:

1. дифференциал УАЗ;
2. самоблокирующий "Val racing";
3. c принудительной блокировкой "Спрут";
4. c блокировкой "Блокка" Иж-техно и "Автогур73" на мост Тимкен/Спайсер;

Позволяет безбоязненно устанавливать колеса радиусом от 33 до 35. Установку и замену рекомендуется осуществлять в специальных сервисных центрах, но при достаточных навыках, можно выполнить самостоятельно с помощью инструкции по эксплуатации автомобиля.
