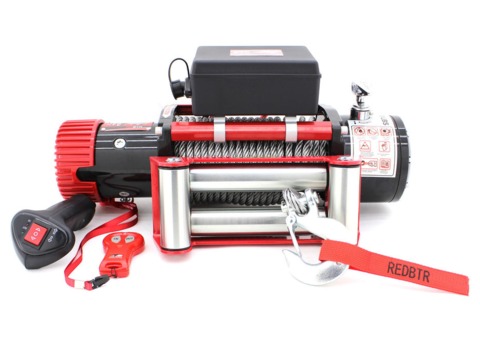

Лебёдка автомобильная электрическая redBTR серия "HUNTER" 9.5 (12V). Макс. тяговое усилие 4310 кг.
Назначение
Автомобильные лебедки предназначены для самовытаскивания автомобилей при застревании в вязком грунте, трясине или для преодоления сложно проходимого участка дороги. Так же автомобильные лебёдки используются для помощи в вытаскивании поврежденных или застрявших автомобилей. Устанавливаются на внедорожники или внедорожную технику.
Основное значение, по которому выбирают лебёдки - тяговое усилие. Тяговое усилие это значение силы, с которой способен тянуть приводной механизм лебёдки. Его обозначение принято указывать в фунтах (lbs), где 1 фунт равен 0,4535 кг.
Так же надо учитывать, что тяговое усилие можно повысить в два раза, если использовать специальный силовой блок (полиспаст).
Применяемость
Применяются для любых автомобилей снаряженной массой до 2,5 тонн.
Описание
Лебёдки серии HUNTER зарекомендовали себя на нехоженых тропах, излюбленных заядлыми рыболовами и охотниками. Эта серия обрела наибольшую популярность среди любителей бездорожья, благодаря своим высоким качествам и доступностью по цене в своём сегменте.
Данная модель лебёдки redBTR HUNTER прошла все необходимые испытания на тяговое усилие и надежность. Полностью совместима с автомобилями УАЗ. С 2019 года устанавливается на заводе ООО «УАЗ» и входит в комплектацию автомобилей УАЗ Хантер Экспедиционный и УАЗ СГР Комби Экспедиция.
Редуктор лебёдки планетарного типа с трёхступенчатой передачей. Зубья шестерён редуктора проходят специальный процесс нитроцементации поверхностного слоя с дополнительной их закалкой. Это позволяет достичь твердости металла до 35 HRC (по шкале Роквелла), что защищает от деформации зубьев при максимальных нагрузках.
Лебедка HUNTER имеет степень защиты от влаги и пыли IP67, благодаря чему она может работать даже при не продолжительном погружение под воду на глубину до 1 метра. Резиновая прокладка в соединении корпуса мотора с кронштейном гарантирует водонепроницаемость, а со стороны соединения с барабаном лебедки имеются резиновые манжеты, которые защищают от попадания влаги в мотор и редуктор. Разъём контактной группы защищен от коррозии колпачком. Блок управления закрыт от попадания влаги.
Технические характеристики
Тяговое усилие: 9500 фунтов (4300 кг).
Тип мотора: 6,0 л.с. / 4,4 кВт, 12 В, с обмоткой возбуждения.
Редуктор: 3-х ступенчатый планетарный.
Передаточное отношение: 265:1.
Включение / выключение редуктора: Поворотная ручка.
Трос: Стальной, ø 9,5 мм × 28 метров.
Барабан: ø 64 × 254 мм.
Габаритные размеры: (Д × Ш × В) 540 × 160 × 165 мм.
Масса: 40 кг.
Цикл нагрузки: Периодический.
Клюз: Стальной с направляющими роликами.
Установочные размеры: 254 × 114,3 мм.
Пульт радиоуправления: Есть, радиус действия до 50 метров.
Тяговое усилие и длина троса
| Слой троса |
1 |
2 |
3 |
4 |
| Тяговое усилие |
Lbs |
9500 |
7716 |
6496 |
5609 |
| kgs |
4310 |
3507 |
2935 |
2549 |
| Длина троса |
Ft |
18,32 |
40,89 |
67,69 |
91,86 |
| M |
5,59 |
12,47 |
20,63 |
28 |
Скорость намотки и сила тока в зависимости от усилия лебедки
| Тяговое усилие |
Lbs |
0 |
2375 |
4750 |
7125 |
9500 |
| Kgs |
0 |
1079 |
2159 |
3238 |
4310 |
| Скорость |
Fpm |
20,2 |
10,6 |
9,2 |
7,5 |
6,25 |
| Mpm |
6,16 |
3,23 |
2,8 |
2,23 |
1,9 |
| Сила тока |
A |
70 |
150 |
180 |
215 |
250 |
Комплектация
Лебедка электрическая – 1 шт.
Трос стальной ø 9,5 мм х 28 метров – 1 шт.
Направляющие ролики – 1 шт.
Крюк стальной 3/8' – 1 шт.
Блок управления - 1 шт.
Пульт дистанционного управления – 1 шт.
Пульт управления на проводе – 1 шт.
Кабель питания – 1 комплект («+» - 1,8 метра, «-» - 1,8 метра).
Элементы крепления:
Болт М10, гайка М10, шайба 10 для крепления роликов/клюза (по 2 шт.) – 1 комплект.
Болт М10, гайка М10, шайба 10 для крепления лебедки к площадке (по 4 шт.) – 1 комплект.
Шаблон для разметки крепежных отверстий.
