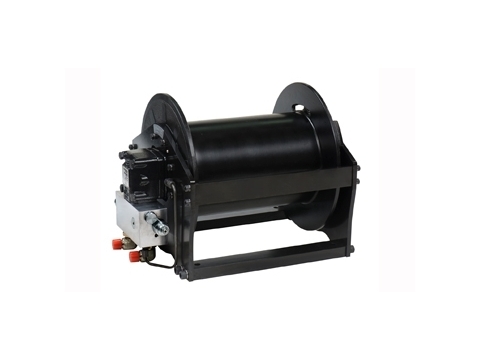

Лебедка грузоподъемная гидравлическая APE 19 с длинным барабаном, грузоподъемность до 1 900 кг.
Особенности:
- Система внутренней смазки обеспечивает надежную работу и длительный срок службы.
- Компактный, закаленный и высокоэффективный редуктор уменьшает потери мощности и помещается внутри барабана.
- Новая механическая тормозная система MDB и две линии уравновешивающего клапана позволяют совместно и надежно контролировать и удерживать груз.
- Грузоподъемность в 1 900кг рассчитана для любого слоя троса.
- Лебедка обеспечивает мин. запас прочности 5:1 при номинальной нагрузке.
- Барабан имеет размеры, обеспечивающие мин. соотношение D / d - 18:1.
- Лебедка отвечает требованиям классификации FEM9.511 и стандарту FEM 1001 для расчета грузоподъемного оборудования.
- Соответствие международным стандартам ASME B30.7 и машиностроительными директивами CE 2006/42 / EC.
Характеристики:
Артикул: 681940
Грузоподъемность: 1 900 кг / 4 190 lb
Рабочее давление: 205 Бар с максимальным давлением на обратной линии 5 бар
Макс. - Мин. подача масла: 60 - 20 л / мин (15.9 - 5.3 г / мин)
Мотор: 200 см3/ об.
Редуктор: Планетарный, 1 ступень
Передаточное число: 5.8 : 1
Тормоз: мультидисковый (MDB) с дополнительным клапаном.
Корпус: стальной, со стальным барабаном
Направление вращения барабана: против часовой стрелки
Трос (мм x м): 12 × 82 (1960 Н / мм 2 разрывное усилие в 100 кН для EN 14492-2)
Размер барабана (вн. диам. барабана мм x диам. фланца мм х длина мм): 210 x 344 х 320
Монтажный шаблон (мм x мм): 290 x 325
Вес лебедки (кг): 96
Максимальное тяговое усилие по слоям троса
Слой троса |
Максимальная нагрузка (кг) |
Скорость намотки троса (м/мин) |
Остаток троса на барабане (м) |
1 |
2 515 |
35.0 |
18 |
2 |
2 270 |
38.8 |
38 |
3 |
2 068 |
42.6 |
60 |
4 |
1 900 |
46.4 |
82 |

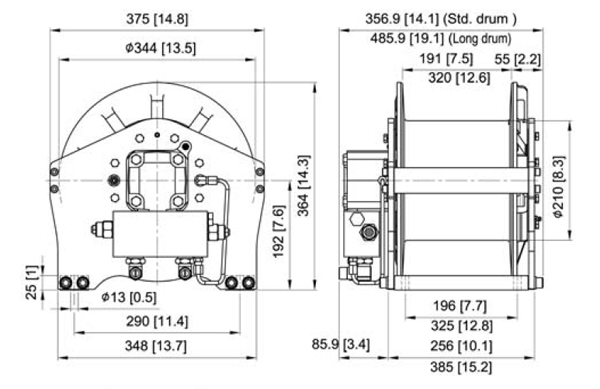

Размер лебедки (мм)
Ширина |
Глубина |
Высота |
485.9 |
375 |
364 |


Схема запчастей для APE 19
ВНИМАНИЕ!
- Лебедку нельзя использовать для транспортировки людей
- При использовании лебедки на барабане должно быть не менее 5 витков троса.
ГАРАНТИЯ: Каждая новая лебедка имеет гарантию от конструктивных и материальных дефектов действующую в течение предусмотренного периода отсчитываемого с даты покупки. Ограниченная гарантия на механические компоненты и один (1) год гарантии на электрические компоненты.
