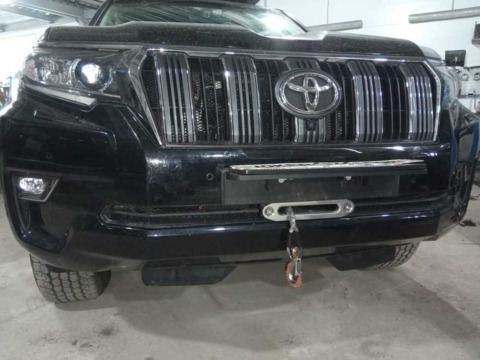

Toyota Prado 150 (2017-2021) Установочный комплект с лебедкой Comeup Seal Slim 9.5RS (Синтетический трос + радиоуправление)

Инструкция по установке лебёдки на Toyota Land Cruiser 150

Использованное оборудование.

1. Лебёдка автомобильная электрическая Comeup GIO 100S в заводской упаковке – 1 комплект.
2. Площадка установочная – 1 шт.
3. Кронштейн площадки левый – 1 шт.
4. Кронштейн площадки правый – 1 шт.
5. Силовой размыкатель питания в заводской упаковке – 1 комплект.
6. Кронштейн крепления силового размыкателя и разъёма пульта – 1 шт.
7. Откидная рамка номерного знака в заводской упаковке – 1 комплект.
8. Комплект проводов для переноса разъёма пульта управления:

• Провод электрический многожильный 0,75х1 м – 3 шт.
• Трубка термоусадочная 3х50 – 6 шт.
• Изоляционный рукав гофрированный 5х1,5 м – 1 шт.
• Изоляционный рукав гофрированный 35х2 м – 1 шт.

9. Комплект крепежа:

• Болт М6х20х1,0 – 4 шт.
• Гайка тефлоновая М6х1,0 – 4 шт.
• Болт М10х35х1,25 – 6 шт.
• Гайка тефлоновая М10х1,25 – 6 шт.
• Шайба 10х20 – 6 шт.
• Шайба усиленная 10х30 – 6 шт.

1. Подготовка к установке

1.1 В соответствии с инструкцией Toyota по ремонту и обслуживанию Land Cruiser 150 (далее «инструкция Toyota») демонтируйте с автомобиля: верхнюю крышку радиаторной решётки, радиаторную решётку и бампер.

При наличии в бампере противотуманных фар и омывателей отсоедините их разъёмы перед демонтажем бампера.

1.2 В соответствии с инструкцией Toyota демонтируйте верхний металлический усилитель бампера, нижний пенопластовый усилитель бампера и его металлический опорный брус вместе с его двумя кронштейнами. Все детали и крепёж бережно сохраните для последующей установки на автомобиль. Металлические усилители потребуют небольшой доработки по месту после установки лебёдки.

1.3 Отсоедините от поперечины кузова под вентилятором кронштейн крепления шланга системы кондиционирования.

Разогните кронштейн и просверлите в нём новое отверстие под болт, после чего закрепите на старом месте так, чтобы шланг максимально приблизился к радиатору, как показано на фото ниже.

1.4 Аккуратно подрежьте нижнюю часть консоли крепления верхнего усилителя бампера как показано на фото ниже.

Закрастьте срез и наденьте на него отрезок тонкого изоляционного гофрированного рукава (далее «гофра») нужной длины, чтобы кронштейн не мог перерезать трос лебёдки острой кромкой при неаккуратной намотке.

2. Монтаж установочной площадки

2.1 Разложите перед автомобилем установочную площадку и её кронштейны в соответствии с будущим взаимным расположением деталей. Левый и правый кронштейны изготовлены зеркально и не взаимозаменяемы.

2.2 Наденьте левый кронштейн лебёдочной площадки на шпильки крепления левого кронштейна бруса усилителя бампера. Наденьте сверху кронштейн бруса и закрепите штатными гайками. Повторите данную операцию с правыми кронштейнами.

2.3 Положите установочную площадку на установленные кронштейны, совместите все три отверстия в ней с каждой стороны с соответствующими отверстиями внутренних кронштейнов и зафиксируйте болтами М10х35 через шайбы с обеих сторон. При этом передние болты с каждой стороны вставьте снизу.

2.4 Затяните весь наживлённый крепёж, следя за ровностью установки площадки, плотным прилеганием всех элементов конструкции и не допуская перекосов в соединениях.

3. Установка лебёдки

3.1 Распакуйте лебёдку Comeup, поставьте её на установочную площадку и изучите приложенную к лебёдке инструкцию (в дальнейшем «инструкция Comeup»).

3.2 Достаньте приложенный к лебёдке комплект крепежа. Вставьте четыре закладные гайки в пазы опорных стоек лебёдки. Совместите все крепёжные отверстия и прикрутите лебёдку к площадке снизу четырьмя болтами через шайбы.

3.3 Оставшимися двумя болтами с гайками из комплекта крепежа лебёдки прикрутите клюз к передней вертикальной плоскости площадки.

3.4 Освободите конец лебёдочного троса от технологического крепления к корпусу и выведите его вперёд сквозь клюз. Понемногу вытягивая трос, и поворачивая ручку на редукторе на 180 градусов, проверьте работу механизма свободной размотки согласно инструкции Comeup.

4. Подключение питания лебёдки

Минусовой кабель питания лебёдки (чёрный) должен подключаться непосредственно к отрицательной клемме аккумуляторной батареи. Плюсовой кабель питания лебёдки (красный) должен подключаться к положительной клемме аккумуляторной батареи через силовой размыкатель питания из комплекта поставки. Любой другой вариант подключения силовых кабелей недопустим.

4.1 Расправьте силовые кабели и протяните их в моторный отсек к аккумуляторной батарее автомобиля за пластиковым дефлектором между радиатором и правой фарой.

4.2 Обрежьте излишки проводов до необходимой длины и обожмите на их концах клеммы при помощи специнструмента. Наденьте на провода  толстую изоляционную гофру. От оставшегося красного провода отрежьте кусок длиной 30 см со штатной клеммой на одном конце и обожмите на другом его конце ещё одну клемму.

4.3 Крепко прикрутите наконечник чёрного силового кабеля штатной гайкой клеммы минусового вывода АКБ.

4.4 Разместите силовой размыкатель питания в легкодоступном месте при помощи кронштейна из комплекта поставки. Для этого вставьте размыкатель в вырез кронштейна и закрепите его двумя болтами М6х20 с гайками.

4.5 Соедините с одним силовым контактом размыкателя наконечник плюсового кабеля питания лебёдки (красного), а с другим – один из наконечников 30-сантиметрового отрезка этого кабеля. Другой наконечник крепко прикрутите штатной гайкой клеммы плюсового вывода АКБ. Тщательно заизолируйте оголённые контакты размыкателя и наденьте гофру на кабель между АКБ и размыкателем.

4.6 Оставьте кронштейн незакреплённым для подключения разъёма проводного пульта.

5. Перенос разъёма проводного пульта

Для удобства пользования необходимо перенести разъём проводного пульта из крышки блока управления лебёдкой в подкапотное пространство автомобиля.

5.1 Открутите четыре винта крышки блока управления лебёдкой и снимите крышку. Отрежьте посередине все три провода, идущих к разъёму пульта, и зачистите их концы для пайки. Открутив два винта крепления, демонтируйте разъём.

5.2 Припаяйте удлиняющие провода соответствующего цвета к проводам внутри блока управления, заизолируйте места пайки, установите крышку блока на место и зафиксируйте её винтами.

5.3 Край отверстия для разъёма окантуйте пустым отрезком гофры. Залейте герметиком оставшееся свободное пространство в центральном отверстии и два отверстия для крепежа в крышке блока управления. Либо закройте центральное отверстие резиновой пробкой подходящего размера, предварительно пропустив сквозь неё удлиняющие провода.

5.4 Пропустите гофру с удлиняющими проводами в моторный отсек рядом с силовыми кабелями и разместите рядом с кронштейном силового  размыкателя. Обрежьте излишки гофры и проводов.

5.5 Закрепите штатными болтами и гайками разъём проводного пульта в отверстии на кронштейне силового размыкателя.

5.6 Припаяйте удлинительные провода к проводам соответствующего цвета на разъёме.

5.7 Прикрутите кронштейн с размыкателем на штатную правую точку крепления расширительного бачка.

5.8 Зафиксируйте горфу с проводами и силовые кабели лебёдки к неподвижным частям автомобиля при помощи пластиковых стяжек.

5.9 Достаньте проводной пульт лебёдки и вставьте его разъём в гнездо на новом месте под капотом. Проверьте работоспособность всей электрической системы путём кратковременного нажатия на кнопки размотки и намотки на лебёдочном пульте в разных положениях размыкателя. При проверке помните, что механизм электрической лебёдки обладает высокой инерцией и останавливается не сразу после отпускания кнопки на пульте. После проверки обесточьте лебёдку.

6. Доработка бампера и финальная сборка

6.1 Сточите в двух местах участки заднего верхнего ребра на металлическом опорном брусе нижнего усилителя бампера, ориентируясь на передний крепёжный болт лебёдочной площадки с каждой стороны, как показано на фото, чтобы они не мешали установке бруса на место.

Установите доработанный брус на место, закрепите его в соответствии с инструкцией Toyota и установите на него пенопластовый усилитель.

6.2. Сделайте на задней поверности верхнего усилителя бампера вырезы по месту для корпуса силового блока управления и для поворота ручки свободной размотки. Установите верхний усилитель бампера на место.

6.3 Приложите бампер к автомобилю, соблюдая точность его позиционирования для установки. Разметьте отверстие для клюза лебёдки, используя внешний контур самого клюза как шаблон с небольшим запасом. Аккуратно вырежьте в бампере с внутренней стороны отверстие под клюз лебёдки по сделанной разметке.

6.4 В соответствии с инструкцией Toyota установите бампер на место, при наличии подключите магистраль омывателя и разъём противотуманных фар. Установите на место радиаторную решётку и её крышку.

6.5 Установите на подиум номерного знака откидную рамку номерного знака согласно приложенной к ней инструкции.
